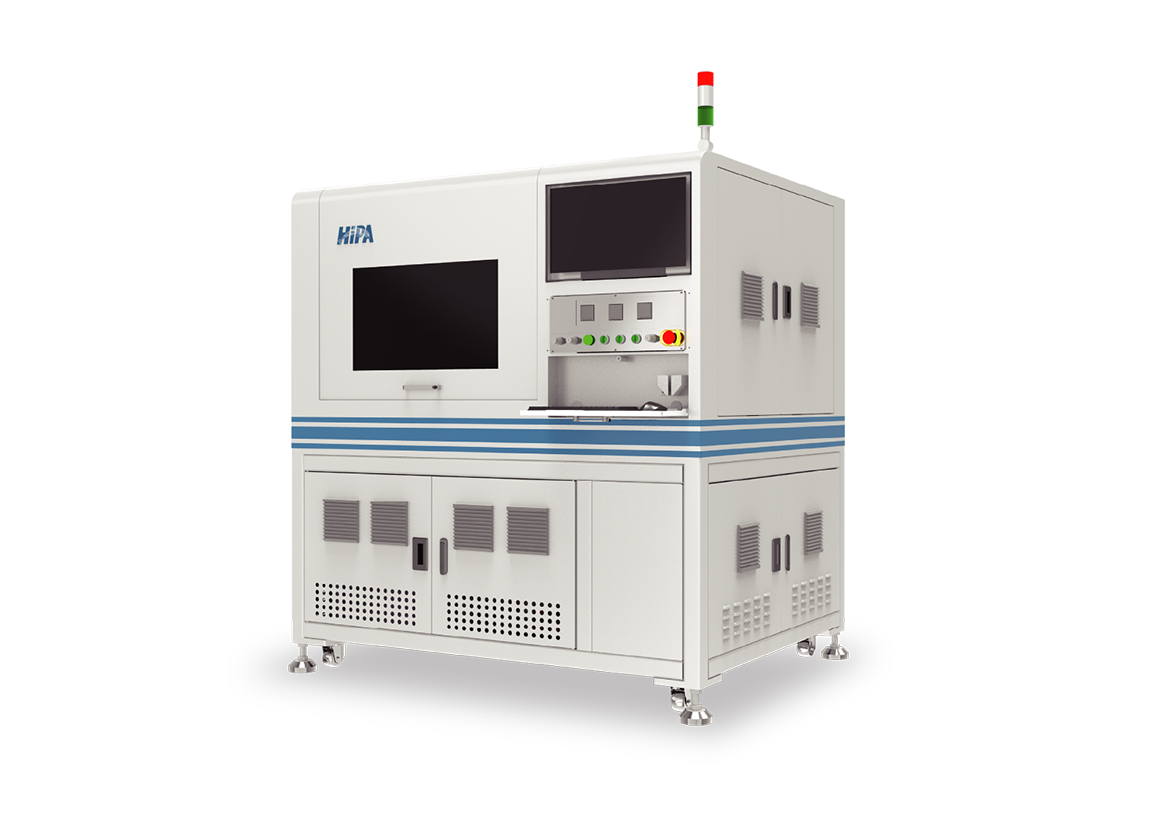

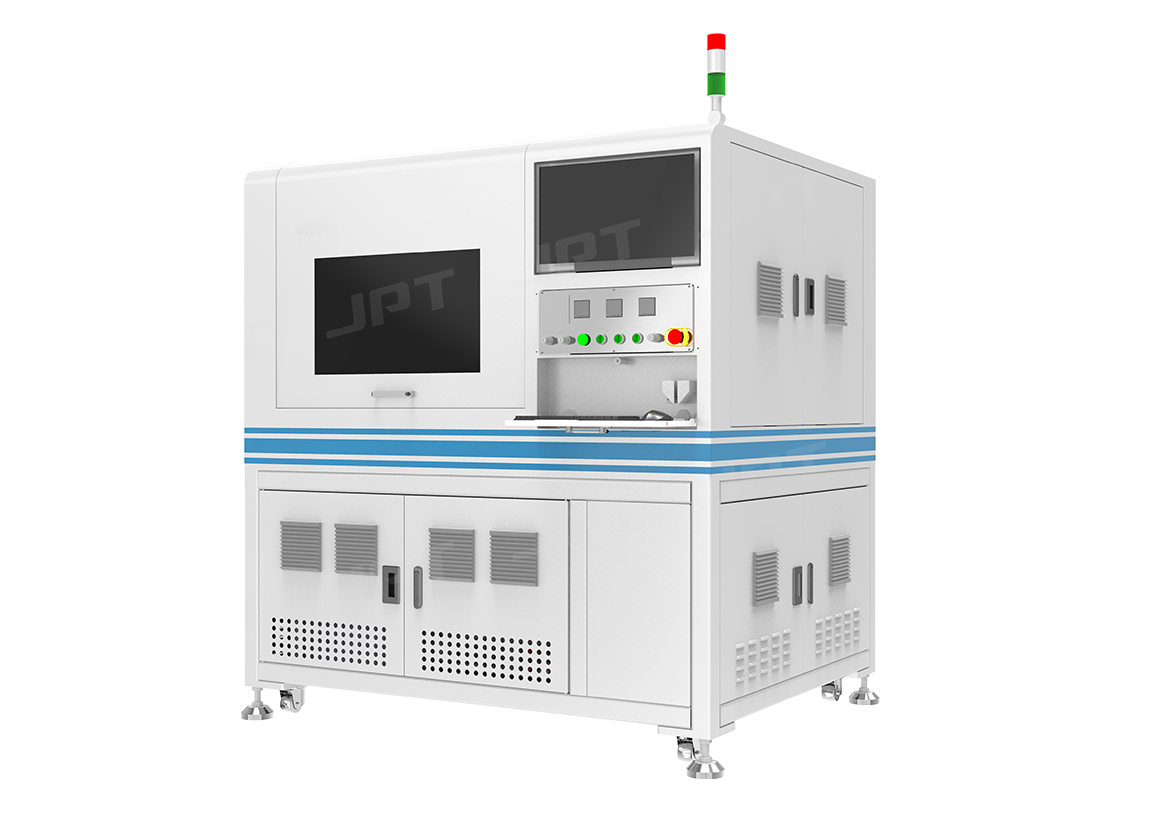

TCR高溫測試機
高溫測試機(也稱TCR測試機)，采用2T或4T探針，對常溫狀態下的電阻進行阻值測量，然后對平臺表面的電阻基板進行加熱，直到設定值(如125℃)，再次對高溫狀態下的電阻進行阻值測量，通過電阻加熱前后的阻值，以及加熱前后的溫度差，即可算出電阻的溫度系數TCR值。設備還支持激光切斷加熱前后異常的電阻。
高溫測試機，屬于片式電阻生產制程中的關鍵設備，用于測試單片電阻基板，每顆電阻的TCR值。
-
01005-2512電阻規格
-
100-20MΩ阻值范圍
資料下載
-
產品優勢
-
產品應用
-
產品參數
-
相關產品
產品優勢
-
自研激光器，成本低，壽命長，售后有保障
采用JPT自研的激光器，可針對特定應用定制激光器，成本低。選取性能最優的器件(光纖、晶體、泵浦源等)組裝激光器，72H老化測試，長期使用有保障。
-
加熱溫度可控，精度高
溫度范圍為 室溫~150℃，溫度值可設定，平臺表面四周與中心區域的溫度差值小，可達到<±1.5℃
-
支持激光切斷加熱前后異常的電阻
加熱前后的異常電阻，可用設備自帶的激光系統進行切斷，避免加熱異常或流入后制程。
產品應用
-

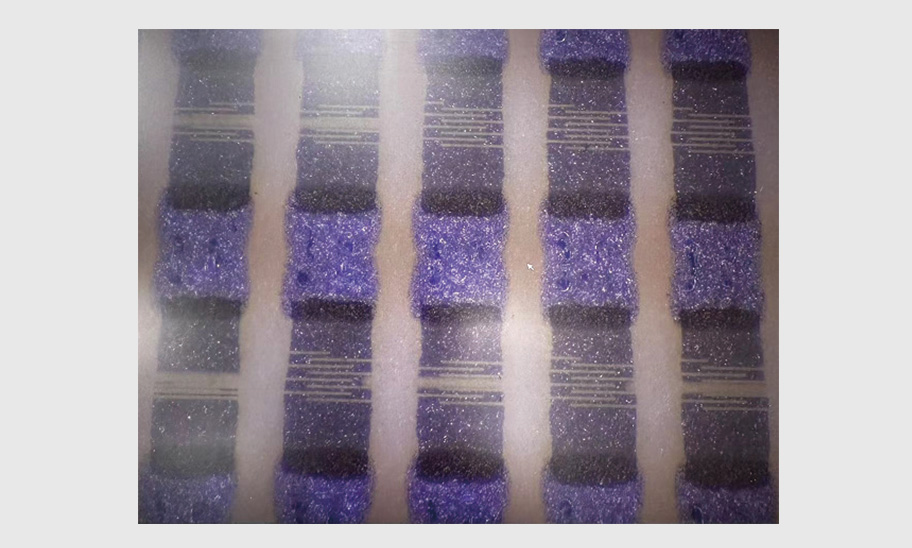

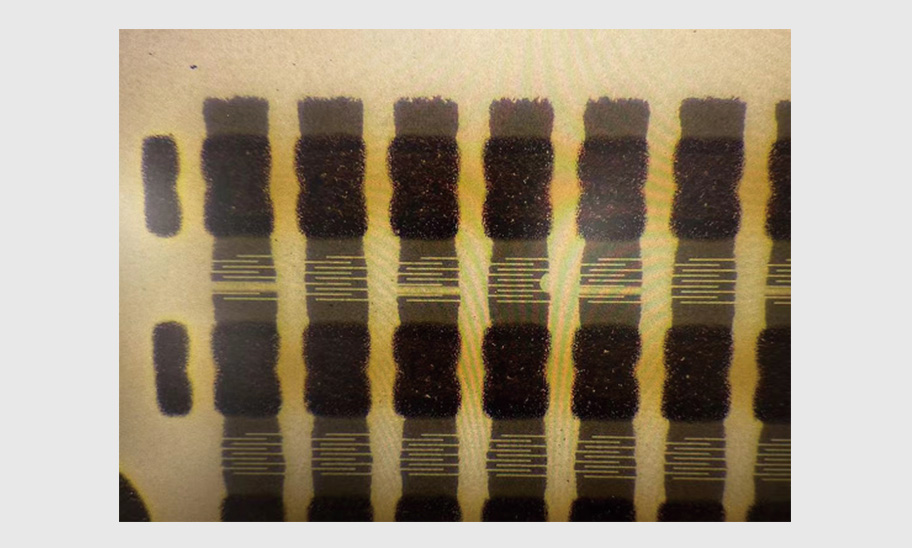

NG電阻切斷效果 -
NG電阻切斷效果

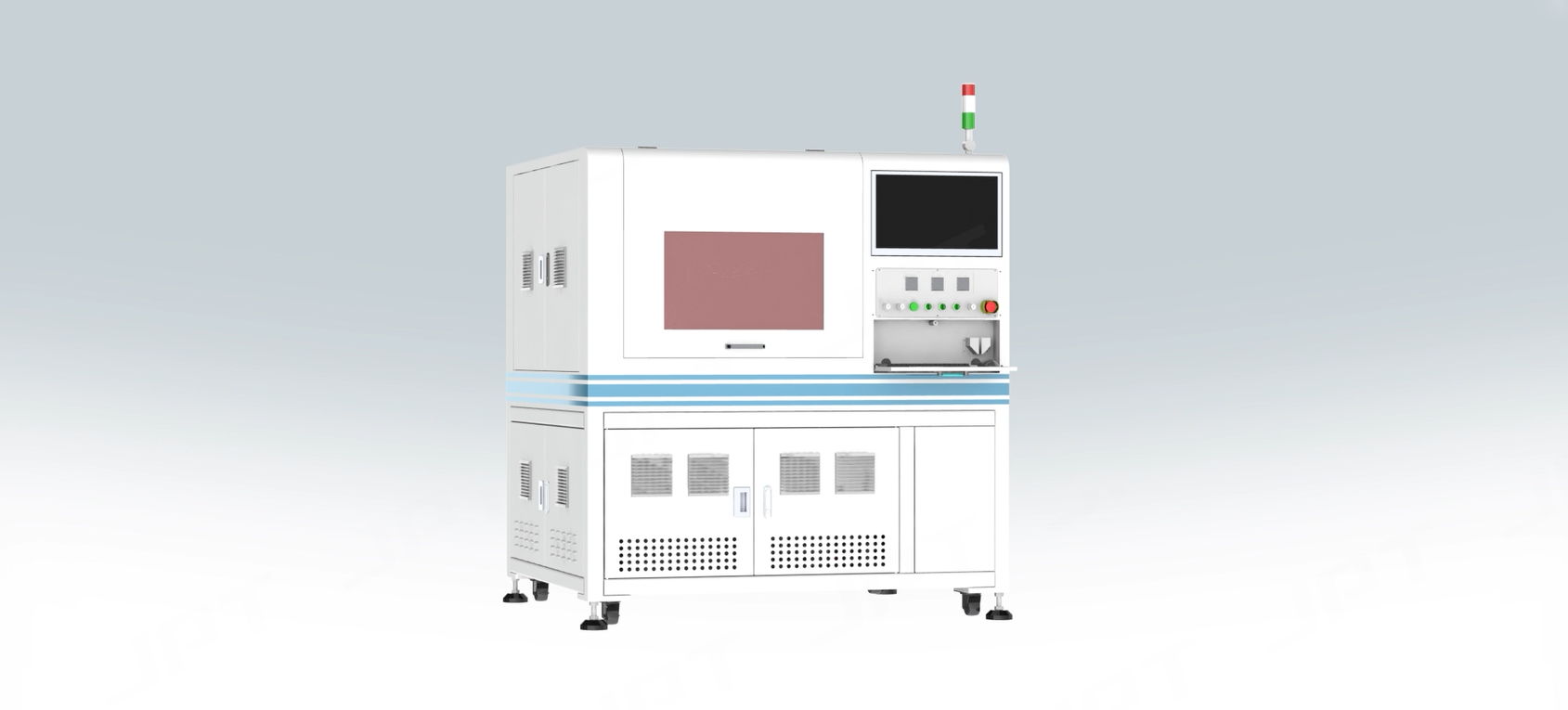

演示視頻
產品參數
系列型號
-
高溫測試機
-
產品規格
-
溫控精度
-
量測再現性
-
激光器功率
-
振鏡掃描范圍
-
振鏡切割速度
-
高溫測試機
-
產品規格0201~2512
-
溫控精度≤±1.5℃ （五點量測）
-
量測再現性≤±1.5PPM/℃
-
激光器功率IR≥30W@23kHz
-
振鏡掃描范圍12mm × 75mm@F125
-
振鏡切割速度1mm/s ~ 400mm/s
-
