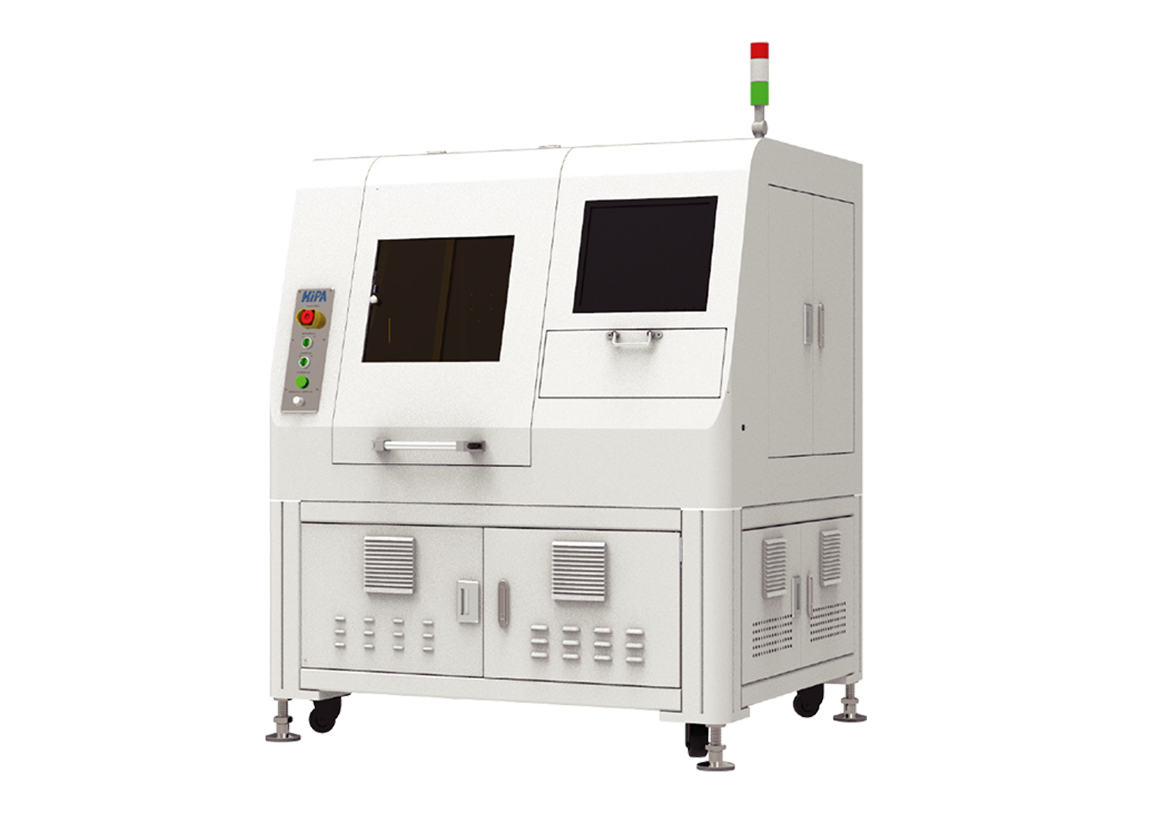

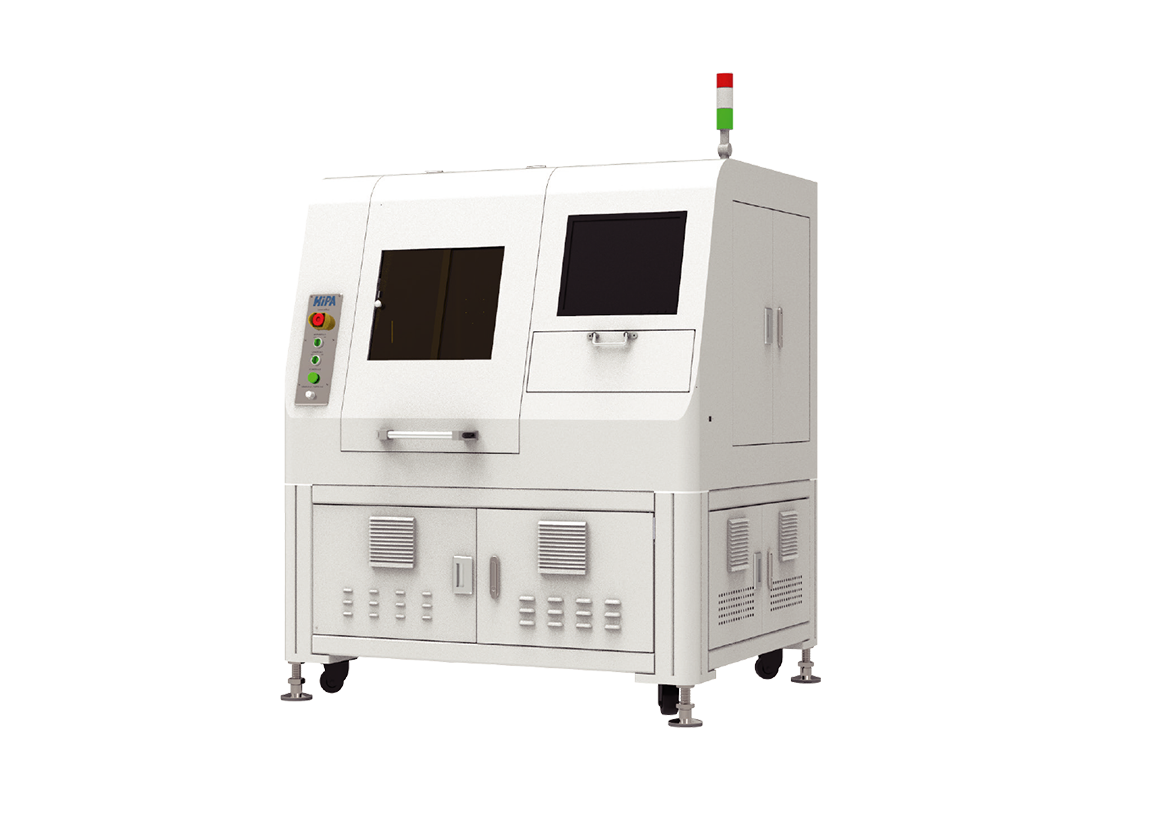

激光劃線機
激光劃線機，通過光學系統的擴束、整形及聚焦將激光光束聚焦到微米級別，并在材料表面來回移動，使得被加工材料融化與氣化，形成一定深度的刻痕，實現劃線。
激光劃線機，屬于片式電阻生產制程中的關鍵設備，用于陶瓷基板、PCB軟板為基底的片式電阻基板的激光劃線。
-
＜±5μm正反面重合度
-
10-20μm(UV)、20-50μm(IR)劃線寬度
資料下載
-
產品優勢
-
產品應用
-
產品參數
-
相關產品
產品優勢
-
自研激光器，成本低，壽命長，售后有保障
采用JPT自研的激光器，可針對特定應用定制激光器，成本低。選取性能最優的器件(光纖、晶體、泵浦源等)組裝激光器，72H老化測試，長期使用有保障。
-
可實現兩種切線方式(劃線、打孔)
劃線為橫向與縱向劃線，單次或多次疊切；打孔為按位置觸發激光實現等間距打孔；劃線與打孔，均可實現跳過相交線的重合點，避免相交點位置深度超標。
-
正反面劃線的相對重合度精度高
正反面劃線的相對重合度，是指基板正面劃線與背面劃線的相對切口位置偏差；最小偏差可以實現＜±5μm
產品應用
-

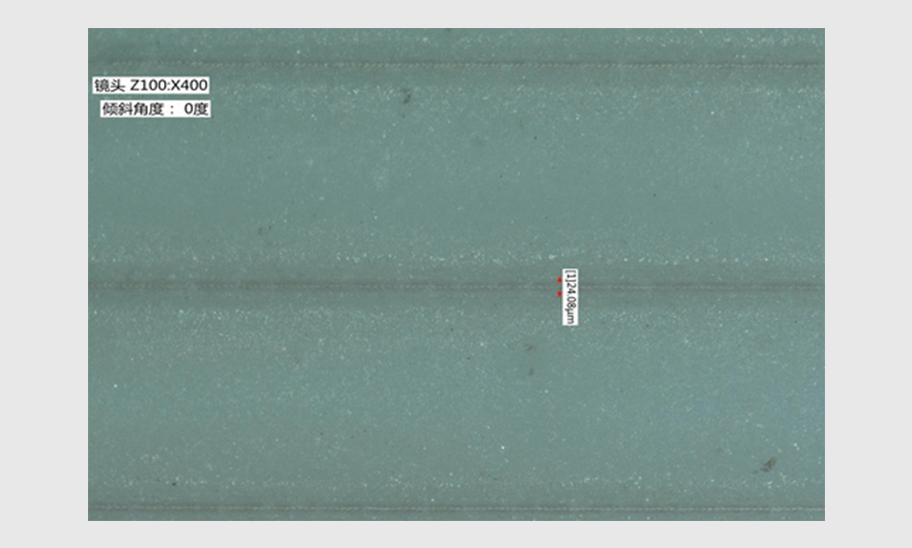

紅外劃線 2D俯視圖 -
紅外劃線 3D俯視圖 -

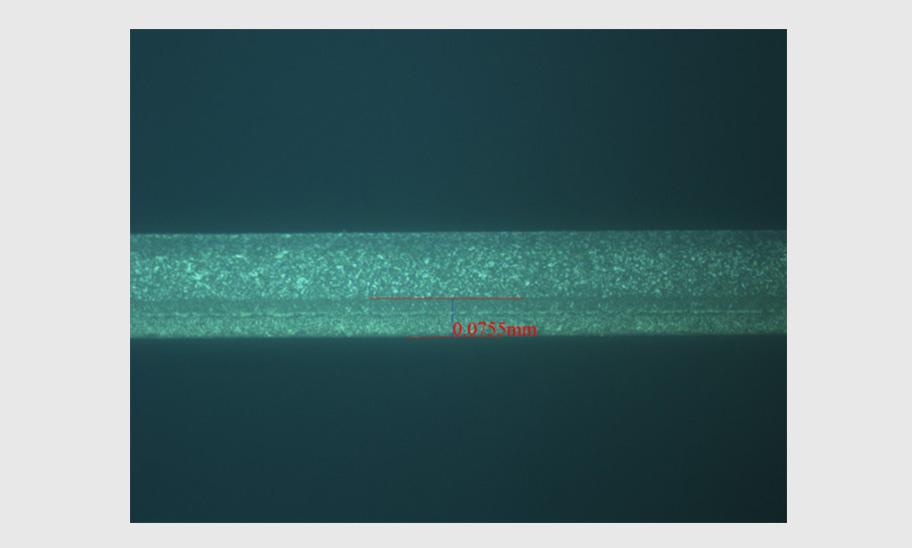

劃線深度 0.0755mm -

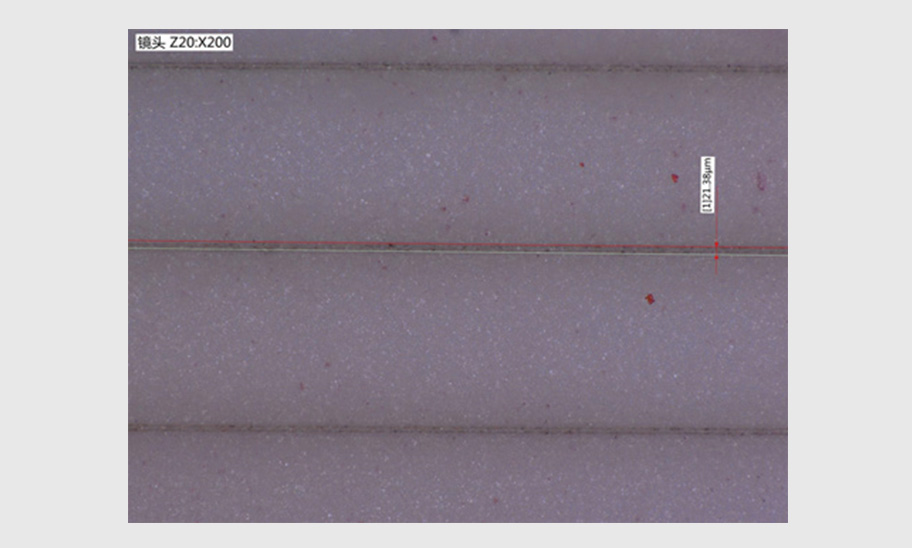

紫外劃線 2D俯視圖 -

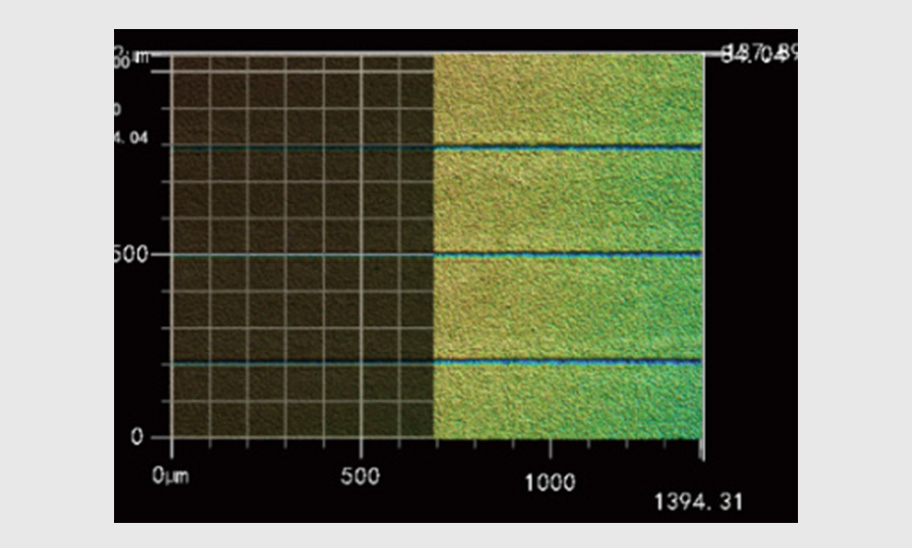

紫外劃線 3D俯視圖

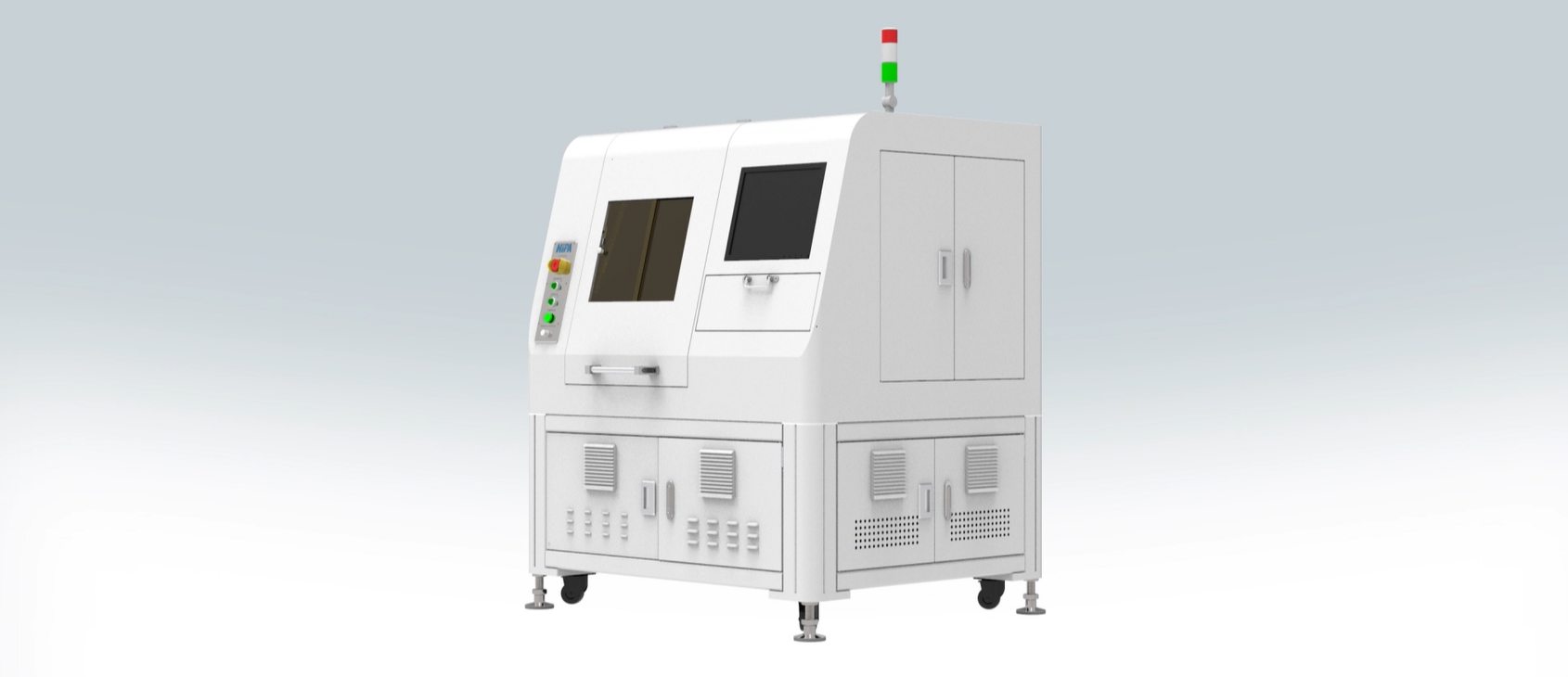

演示視頻
產品參數
系列型號
-
HiPA標準
-
選配
-
產品規格
-
劃線深度
-
劃線寬度
-
激光器
-
直線度
-
垂直度
-
HiPA標準
-
產品規格01005-2512
-
劃線深度10μm ~ 500μm
-
劃線寬度20μm ~ 50μm
-
激光器CW 200W、MOPA 20W
-
直線度1μm/70mm
-
垂直度2μm/70mm
-
-
選配
-
產品規格/
-
劃線深度/
-
劃線寬度深度10μm～100μm：線寬小于30μm 深度100μm～500μm：線寬30μm～50μm
-
激光器CW 激光器劃陶瓷，MOPA 激光器掃油墨
-
直線度/
-
垂直度/
-
資料下載
相關產品
-
薄膜激光調阻機量測范圍0.1Ω-500MΩ，量測精度±0.01%，支持多規格電阻 -
厚膜激光調阻機用于陶瓷基板為基底的片式厚膜電阻/混合電路（厚膜）的激光調阻，阻值范圍0.1Ω-500MΩ -
超低阻激光調阻機量測范圍0.1mΩ-1MΩ，量測精度±0.1%，支持多規格電阻 -
激光劃線機正反面劃線重復度小于±5 μm，實現±0.75μm/70mm直線度以及±1μm定位精度 -
單粒測試機用于激光調阻前的首檢、激光調阻后的復測或終檢、印刷制程中電阻印刷后的阻值測試 -
高壓測試機用于測試單片電阻基板，每顆電阻調阻前后的耐壓特性 -
TCR高溫測試機對不同溫敏性能區間的電阻進行篩選分類，對不達標 的溫敏性能電阻進行激光切死 -
三頭激光剝漆機用于一體成型電感、繞線電感的樹脂層/漆包層的激光去除
