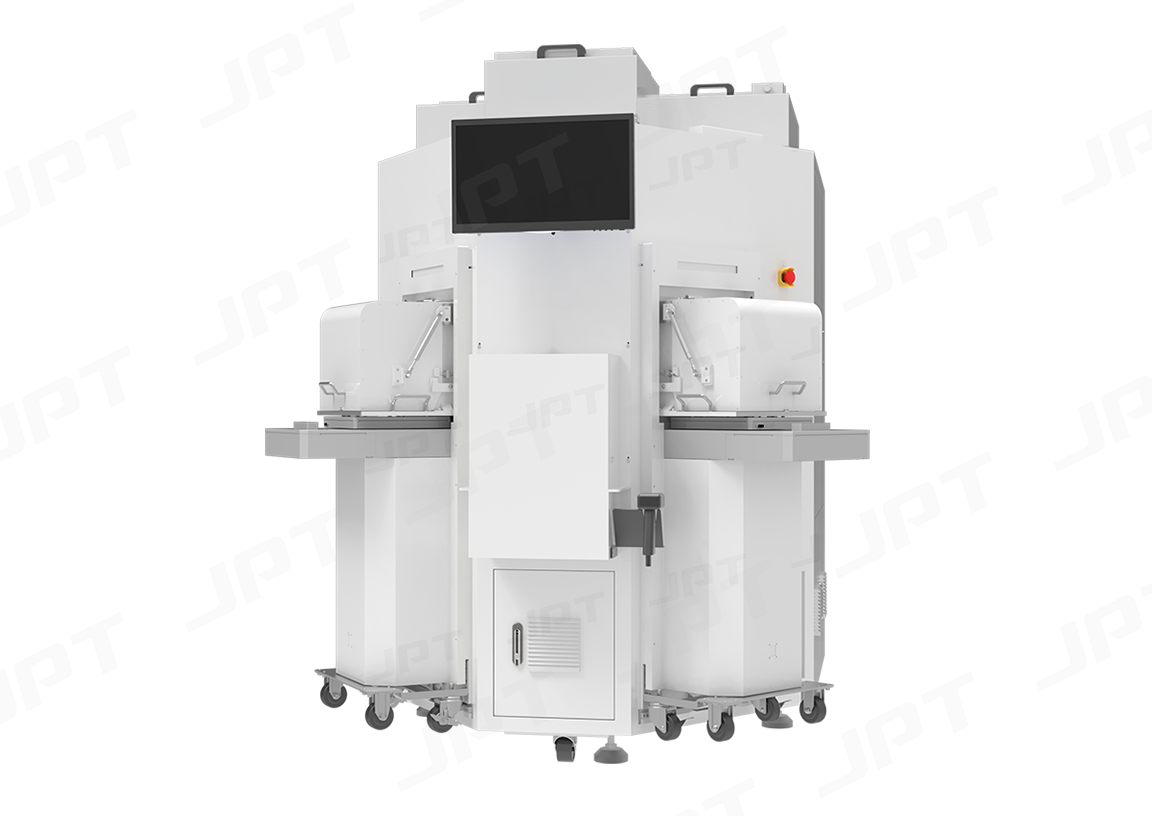

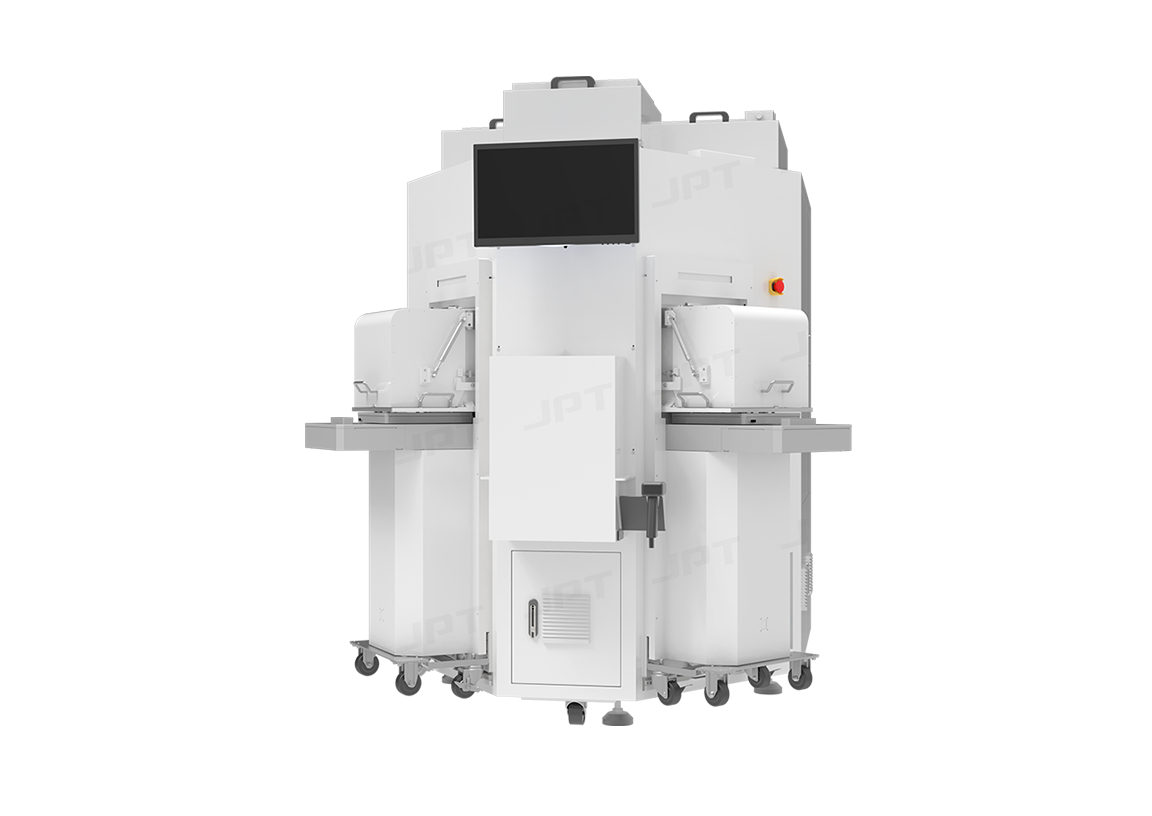

全自動高精度激光標記設備
全自動高精度激光標記設備采用杰普特自主研發激光器+振鏡系統+光學聚焦系統，針對玻璃、樹脂、晶圓等進行標記加工的設備。精密激光加工取代了原有工序，成為晶圓制程中不可缺少的一道工序。
-
1000mm/s最大加工速度
-
± 20μm加工精度
-
± 5μm定位精度
-
產品優勢
-
產品參數
-
相關產品
-
應用解決方案
產品優勢
-
多規格晶圓兼容，標記范圍廣泛
支持4寸、6寸、8寸、12寸等多種晶圓尺寸，滿足不同制程階段的標記需求。
-
雙面加工能力，工藝更靈活
支持晶圓正面與反面自動識別及加工，靈活應對多種制程路徑與工藝要求。
-
自動化上下料系統，高效集成
配置LoadPort/SMIF上料模塊、尋邊器及晶圓機械手，實現全流程自動化作業，降低人工干預。
-
超快激光標記，清晰無損傷
采用先進超快激光技術，標記精細清晰，熱影響區域極小，確保晶圓完整性與良率。
-
模塊化結構，經濟高效可拓展
整機結構模塊化設計，支持功能擴展與產線柔性配置，提升設備綜合產出效益。
產品參數
系列型號
-
全自動高精度激光標記設備
-
激光器
-
激光功率
-
冷卻方式
-
光束質量
-
聚焦方式
-
聚焦光斑
-
設備尺寸
-
最大加工速度
-
最大加工尺寸
-
加工精度
-
UPH
-
定位精度
-
控制軟件
-
全自動高精度激光標記設備
-
激光器紫外皮秒
-
激光功率5W/10W
-
冷卻方式恒溫水冷
-
光束質量M2 < 1.3
-
聚焦方式振鏡
-
聚焦光斑<10μm
-
設備尺寸1710 mm (L) × 2200 mm (W) × 2200 mm (H)
-
最大加工速度1000mm/s
-
最大加工尺寸4-inch, 6-inch, 8-inch, 12-inch (可定制)
-
加工精度± 20μm
-
UPH35-50pcs/H
-
定位精度±5μm
-
控制軟件JPT
-
