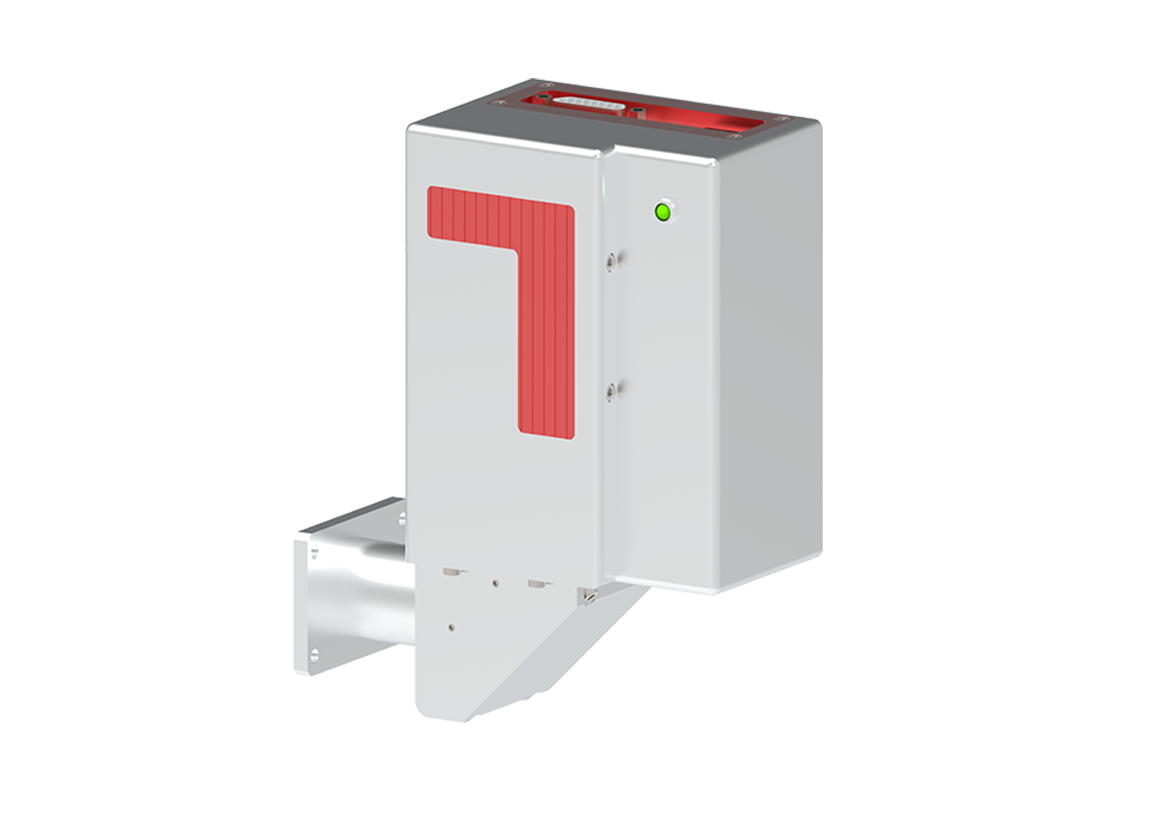

WPD焊接過程監測系統
激光焊接過程中伴隨著光輻射現象，包括等離子體輻射、熔池?zé)彷椛洹⒓す饣胤垂狻＿@些輻射光信號能反映焊接狀態以及焊接過程中有無缺陷產生。利用光電傳感器將焊接過程中產生的光輻射轉換成電信號，通過一定數量的數據采集，形成可靠的數據包絡線，并在此基礎上通過分析后續焊接過程的各個電信號參數變化，得出工件焊接質量的好壞，從而達到缺陷檢測與質量監控的目的。
-
產品優勢
-
產品參數
-
相關產品
產品優勢
-
自主研發，高性價比
完全自主設計，確保產品成本效益最優，滿足市場高需求
-
精準焊接監控
系統內嵌焊接工藝效果數據庫，焊接過程熔池監測更精確
-
兼容多樣焊接頭

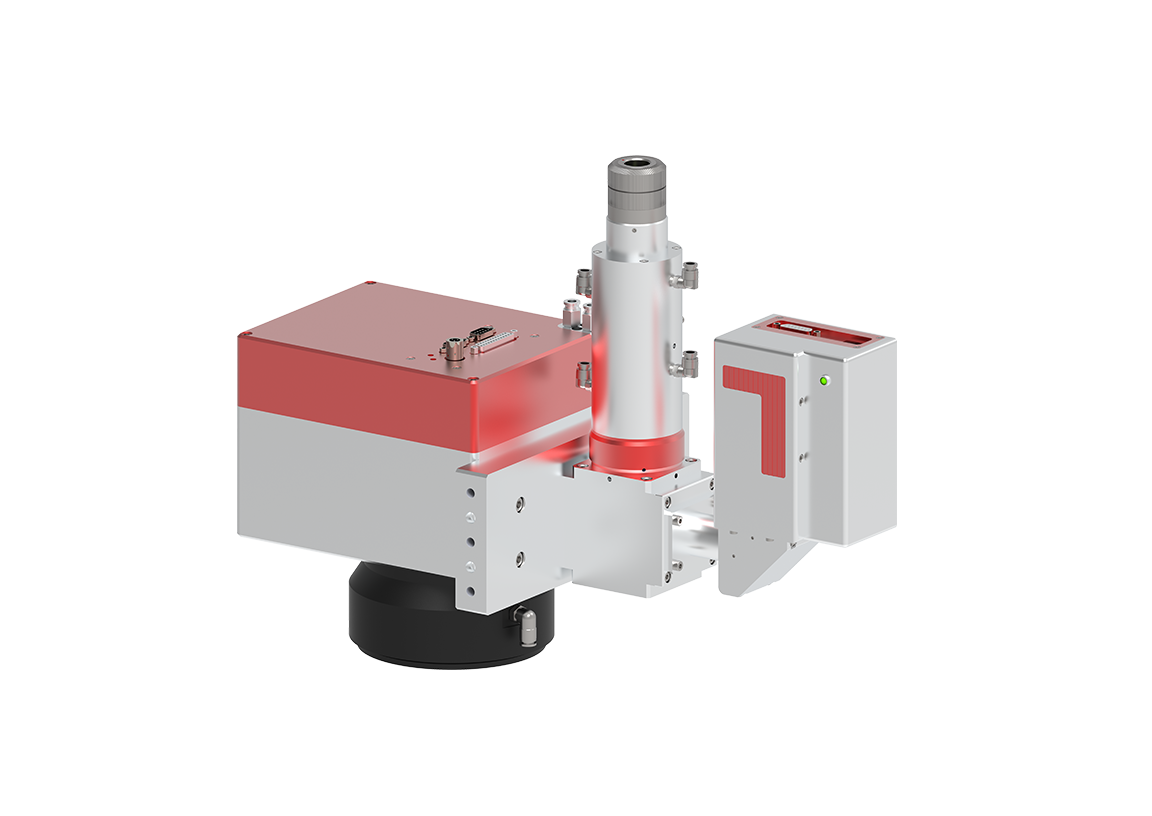

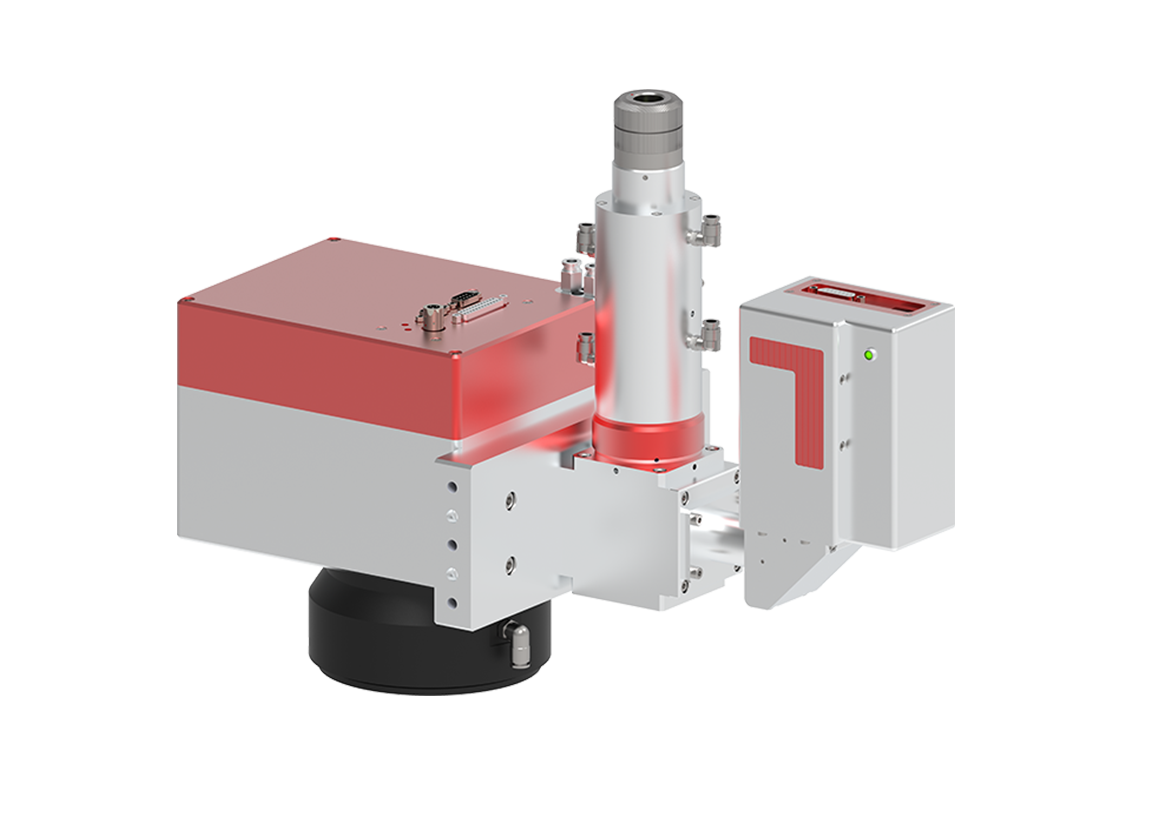

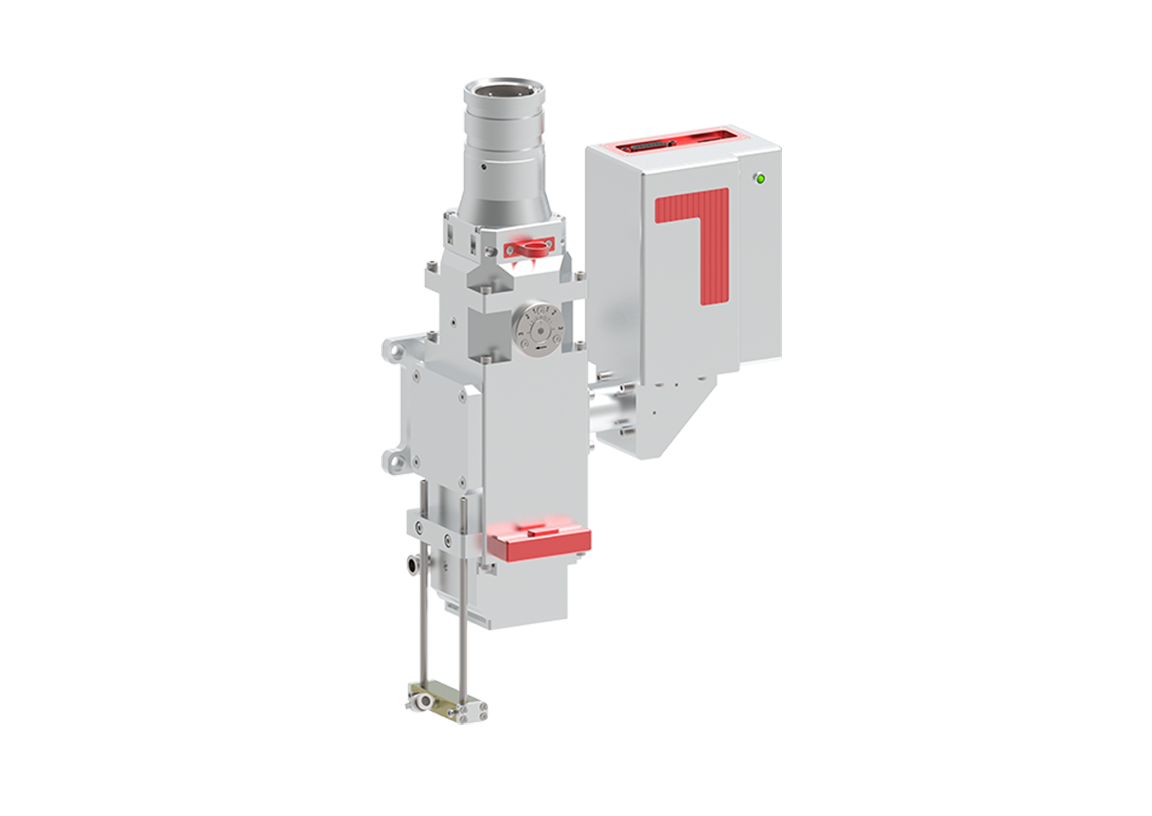

支持激光準直聚焦/振鏡焊接頭，增強系統兼容性與靈活性
-
靈活定制，快速響應
提供個性化定制服務，快速響應客戶需求，加速產品上市
-
兼容性強 通信多樣
集成IO、EtherCat等多種通信協議，無縫對接各類控制系統
更好、更快的精密加工
產品參數
系列型號
-
WPD焊接過程監測系統
-
方法
-
I/O數量
-
探測器數量
-
傳感器類型
-
最大采樣頻率
-
工作電壓
-
通訊方式
-
WPD焊接過程監測系統
-
方法同軸測量
-
I/O數量16 / 16
-
探測器數量3
-
傳感器類型離子體輻射、熔池?zé)彷椛洹⒓す饣胤垂?/div>最大采樣頻率200 kHz工作電壓DC 24 V通訊方式I/O / 以太網 / 總線
-
