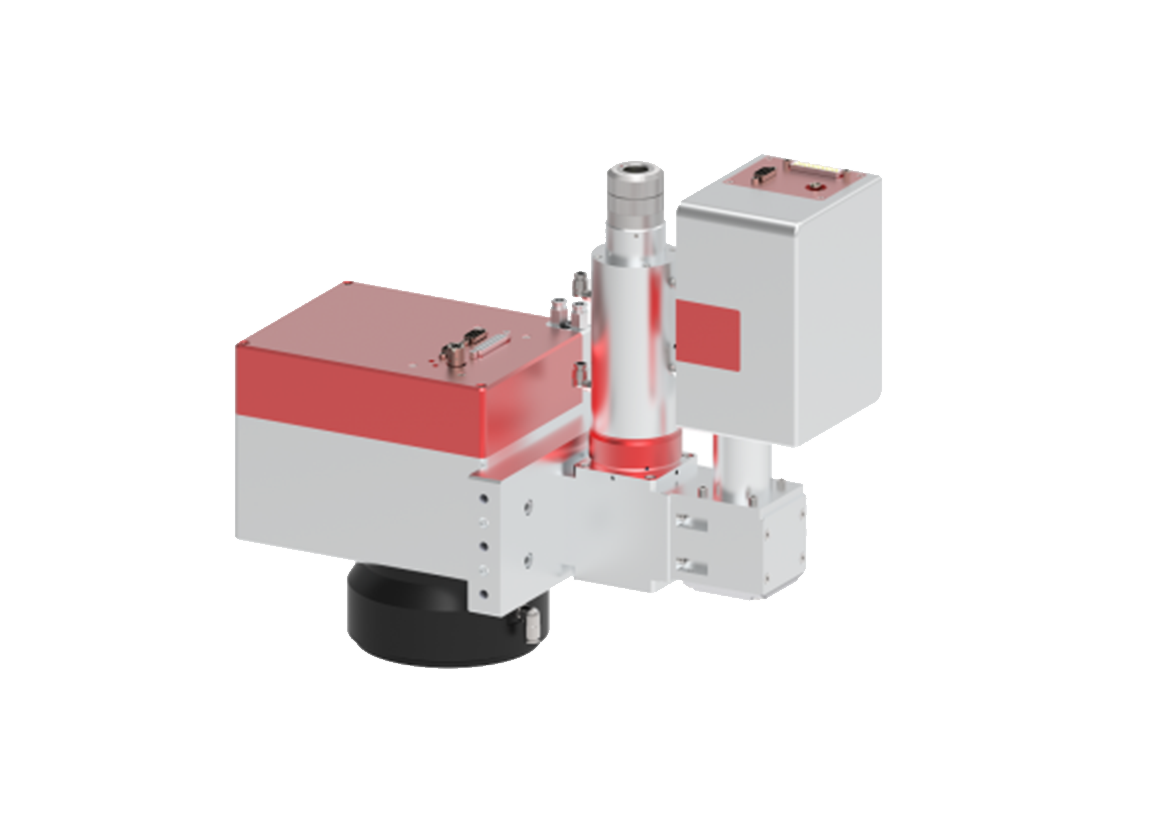

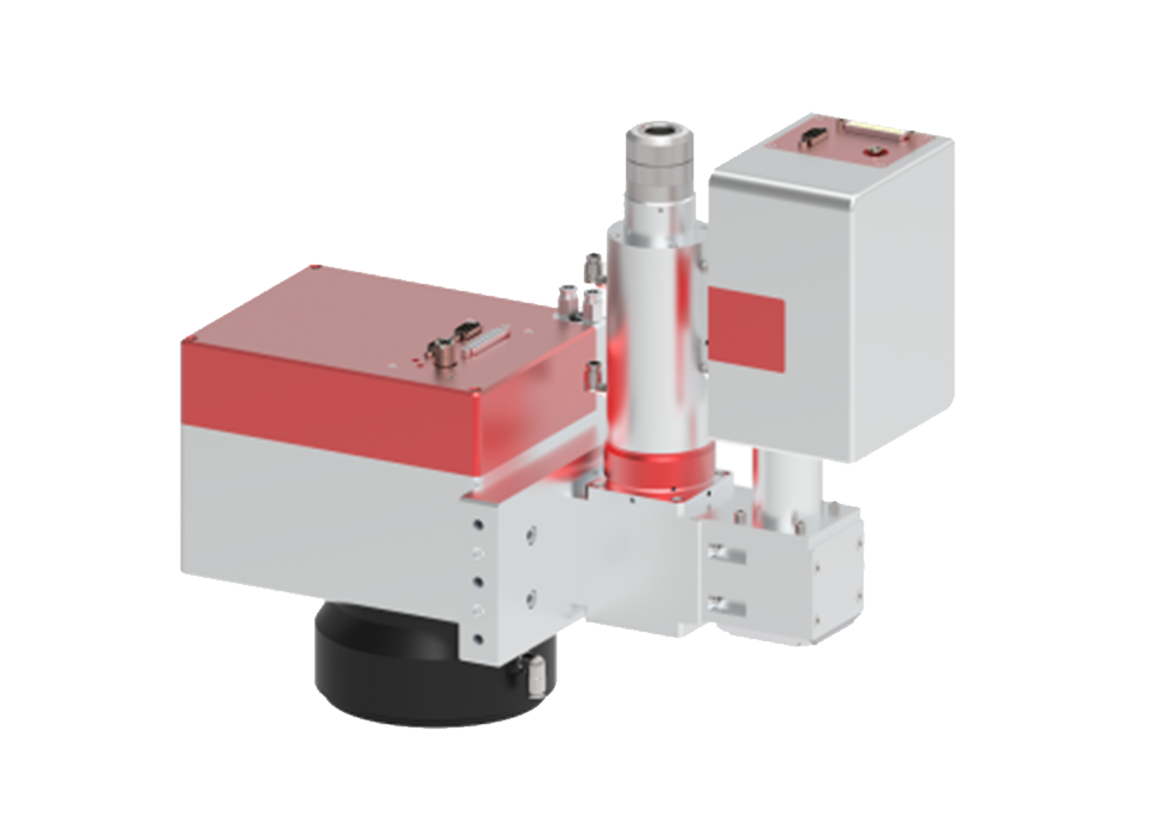

OCT焊接熔深檢測系統
激光焊接熔深檢測技術基于光學相干斷層掃描（OCT）技術，當從焊接外光路返回的光信號與參考光信號的光程差在光源的相干長度范圍內，就會發生干涉現象，從而把帶有焊接熔深信息的光信號提取出來進行成像。它可以實現對被檢測材料內部實時高分辨率的非侵入層析測量。熔深檢測技術是一種具有高精度和可重復性的測量技術，能夠使焊接加工更快，更精確，更有效，良率更高，同時又能夠使焊接結果更為可控。
-
25/20 μm橫向/縱向掃描精度
-
10 mm最大掃描深度
-
80/150/250 kHz掃描頻率
-
產品優勢
-
產品參數
-
相關產品
產品優勢
-
極致速度，微米級精準
250kHz最大速度掃描成像，檢測精度高達微米級
-
無損檢測，安心無憂
對被測物體和焊接光路無影響
-
廣泛兼容，靈活集成
兼容脈沖、準連續和連續激光焊接系統，適應不同焊接速度與夾具，提升生產效率
-
智能評估，即時反饋
實時記錄并自動判斷焊接質量，異常即時提醒，減少人工干預
-
創新科技，透視細節
基于OCT與振鏡掃描，實現樣品2D/3D
-
全程守護，質量無憂
提供焊前預檢、焊中監控、焊后復檢全鏈條解決方案，保障焊接質量
更好、更快的精密加工
產品參數
系列型號
-
OCT焊接熔深檢測系統
-
中心波長
-
掃描頻率
-
縱向掃描精度
-
橫向掃描精度
-
最大掃描深度
-
通迅接口
-
OCT焊接熔深檢測系統
-
中心波長800 - 900 nm
-
掃描頻率80 / 150 / 250 kHz
-
縱向掃描精度20 μm
-
橫向掃描精度25 μm
-
最大掃描深度10 mm
-
通迅接口RS485，I/O
-
