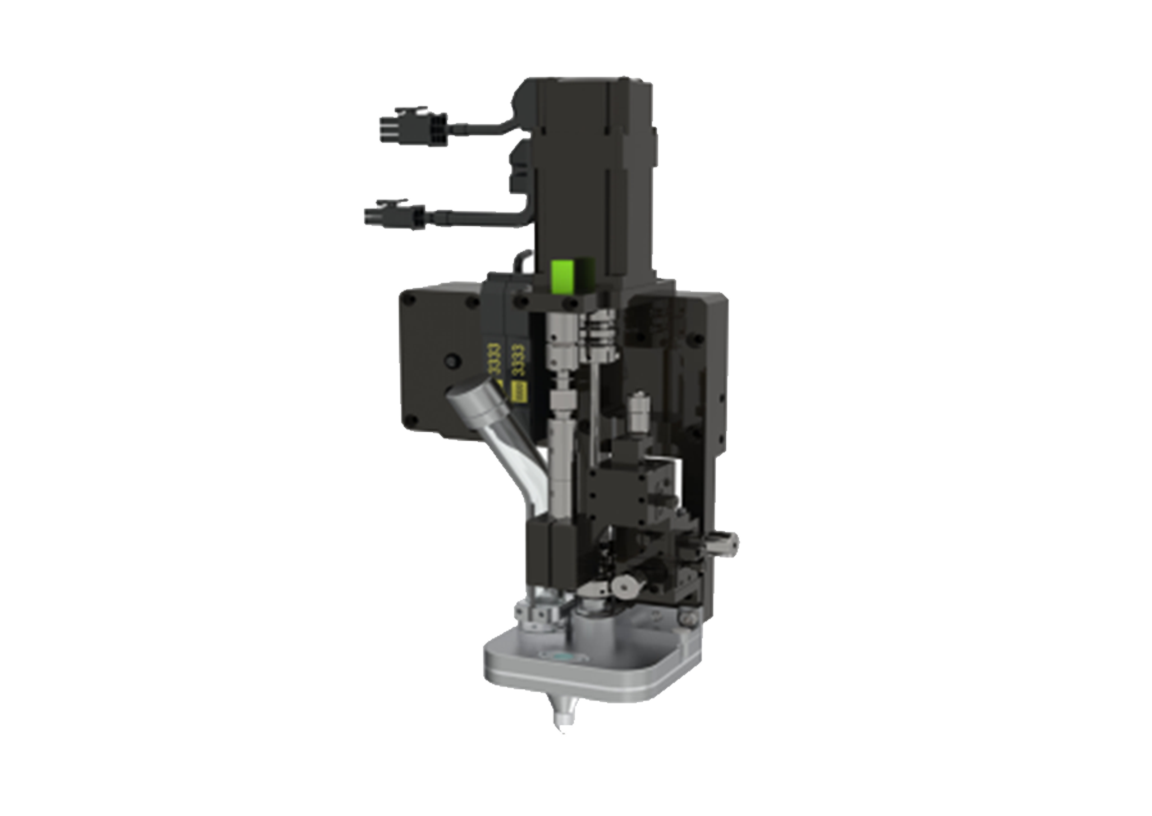

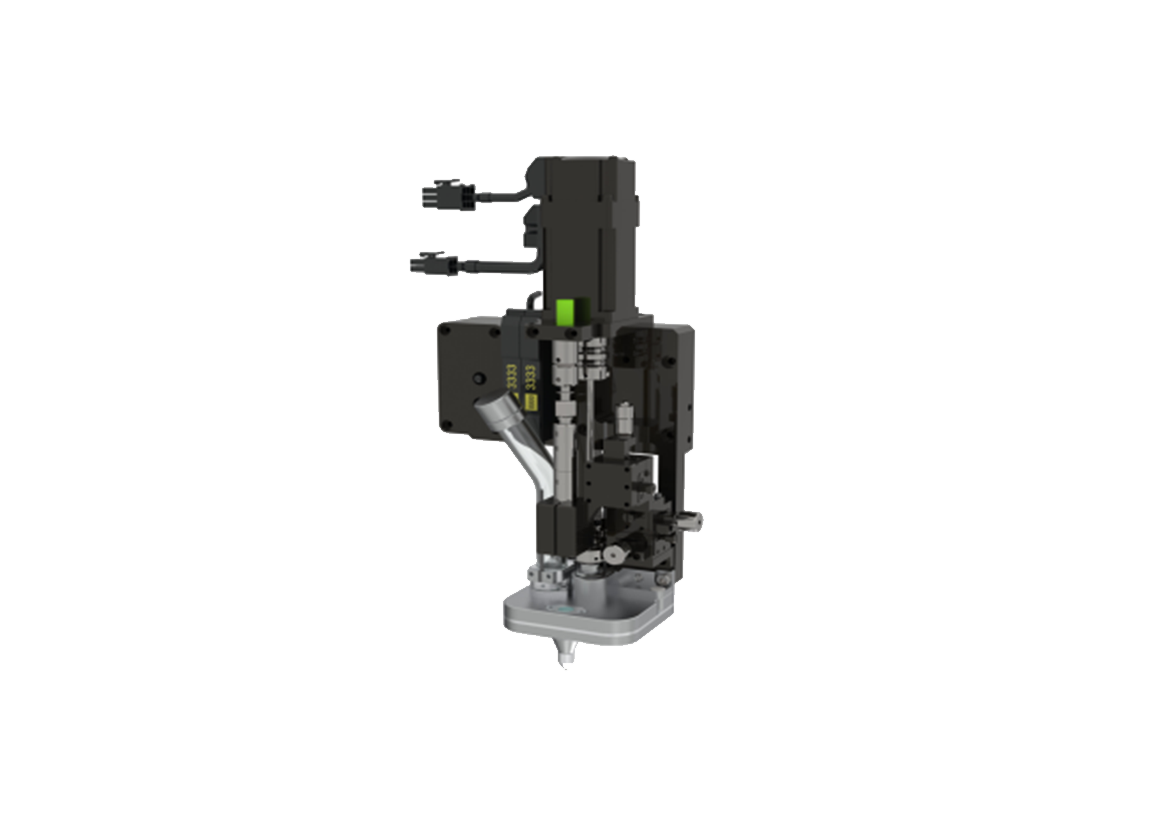

錫球植球焊接模塊

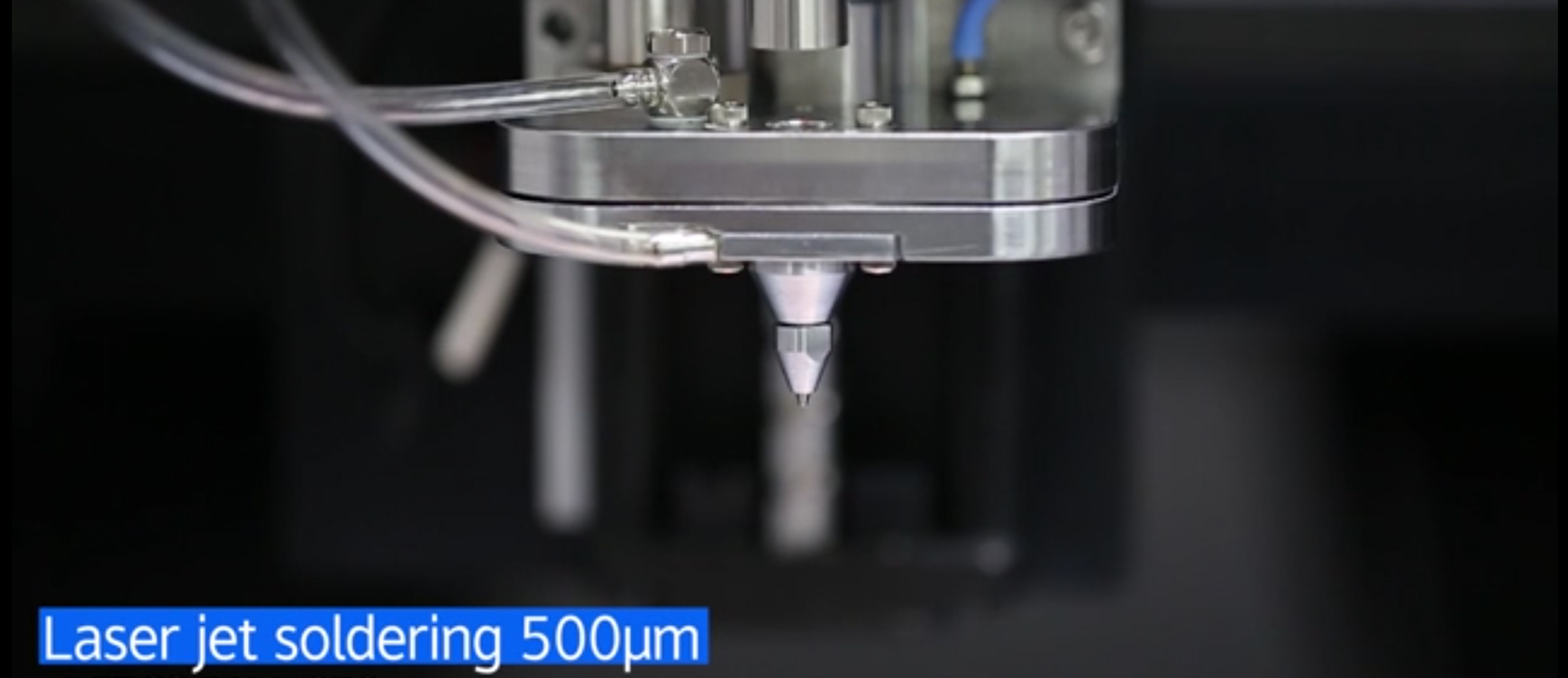

通過植球機構將單個錫球輸送至噴嘴口，在惰性氣體氛圍下經激光束加熱到熔融態噴射至待焊接工件表面，并在工件表面潤濕、擴散生成結合層，實現工件牢固連接。
-
0.2≤Φ≤1.8mm錫球規格
-
4-6pxs/s植球速度
-
±5um視覺定位精度
-
產品優勢
-
產品應用
-
產品參數
-
相關產品
產品優勢
-
??高速精準
惰性氣體氛圍中快速熔滴焊接，植球效率高，可達?4-6pcs/s，激光加熱、熔滴噴射過程在0.2s內完成
-
自主可控
自主開發的植球機構和控制系統，配置靈活，便于維護
-
尺寸廣適
適用錫球規格廣，錫球直徑范圍0.2-1.8mm，滿足不同焊件尺寸要求
-
微精定位
高精度CCD定位系統，適合微小器件精密焊接
產品應用
-

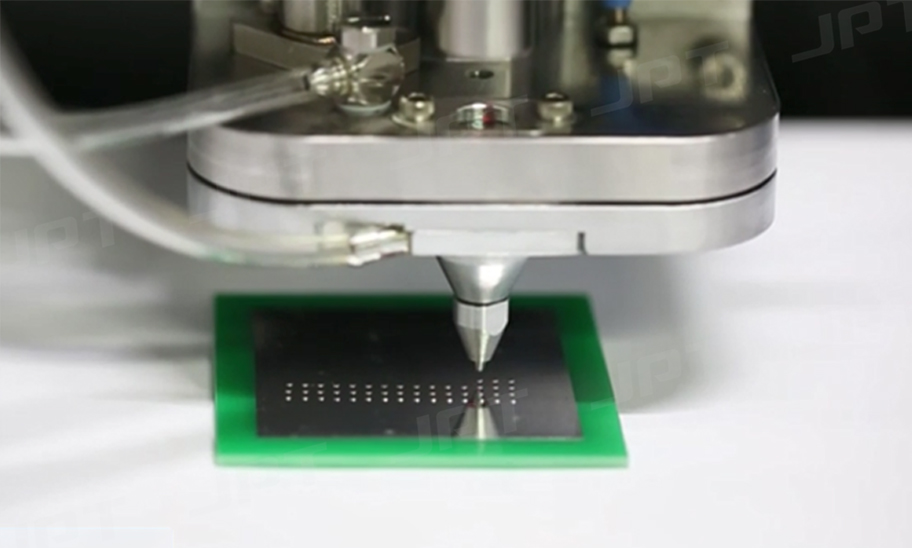

單點矩陣焊接 -

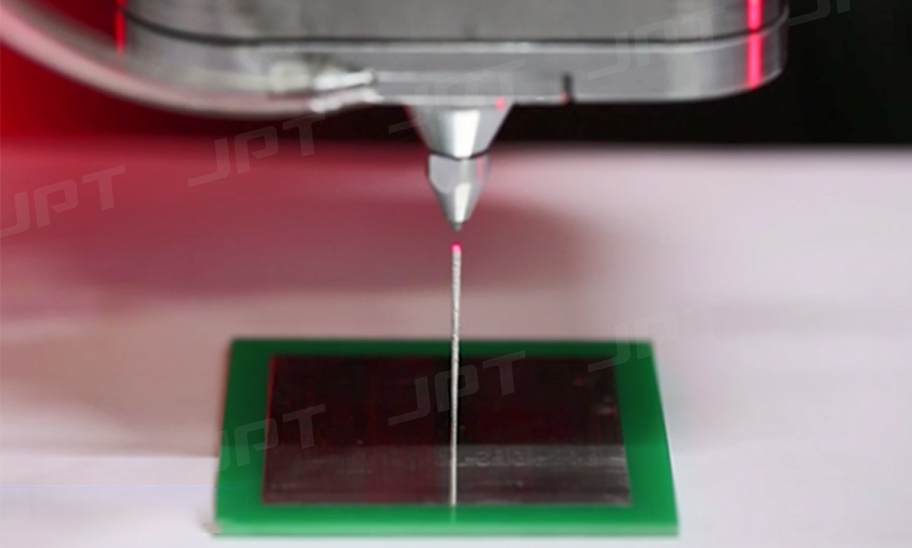

定點一致性測試 -

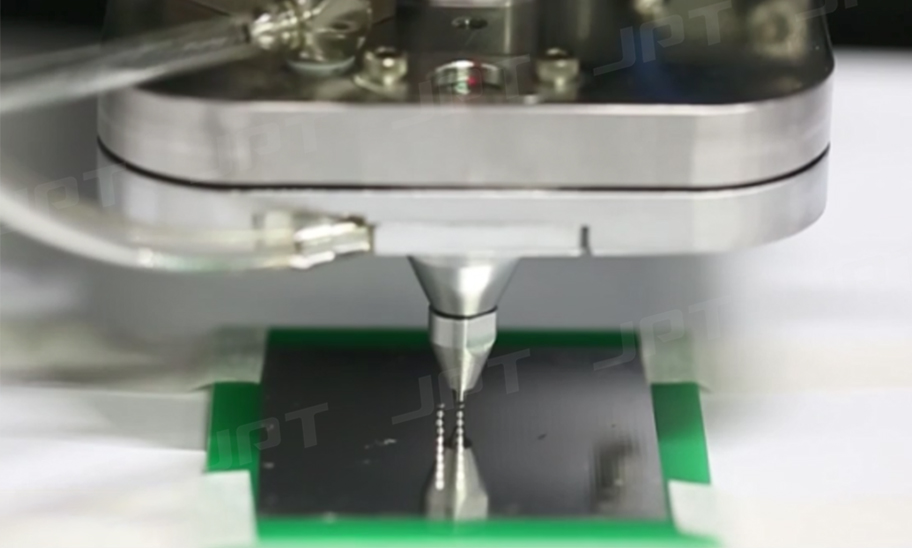

矩陣重復焊接
更好、更快的精密加工
產品參數
系列型號
-
錫球植球焊接模塊
-
激光波長
-
激光功率
-
錫球規格
-
植球速度
-
光纖接口
-
視覺定位精度
-
冷卻方式
-
準直距離
-
聚焦距離
-
整體尺寸
-
重量
-
錫球植球焊接模塊
-
激光波長1070nm、976nm、915nm
-
激光功率75-300W
-
錫球規格0.2≤ Φ ≤1.8mm
-
植球速度4-6pxs/s
-
光纖接口D80 SMA905 FC
-
視覺定位精度±5 μm
-
冷卻方式風冷
-
準直距離18mm、40mm
-
聚焦距離45mm、70mm
-
整體尺寸150 × 300 × 90 mm
-
重量2.5kg
-
