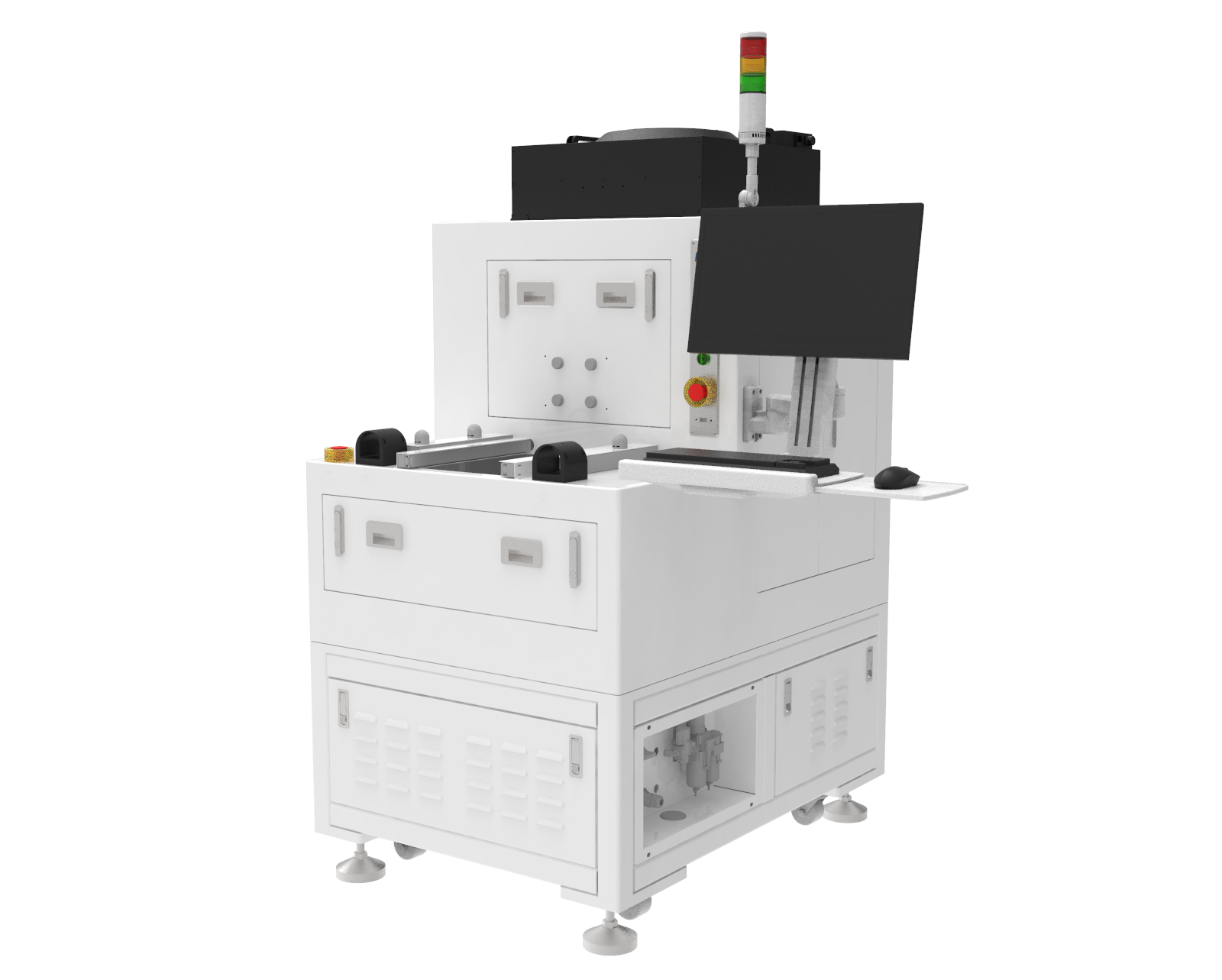

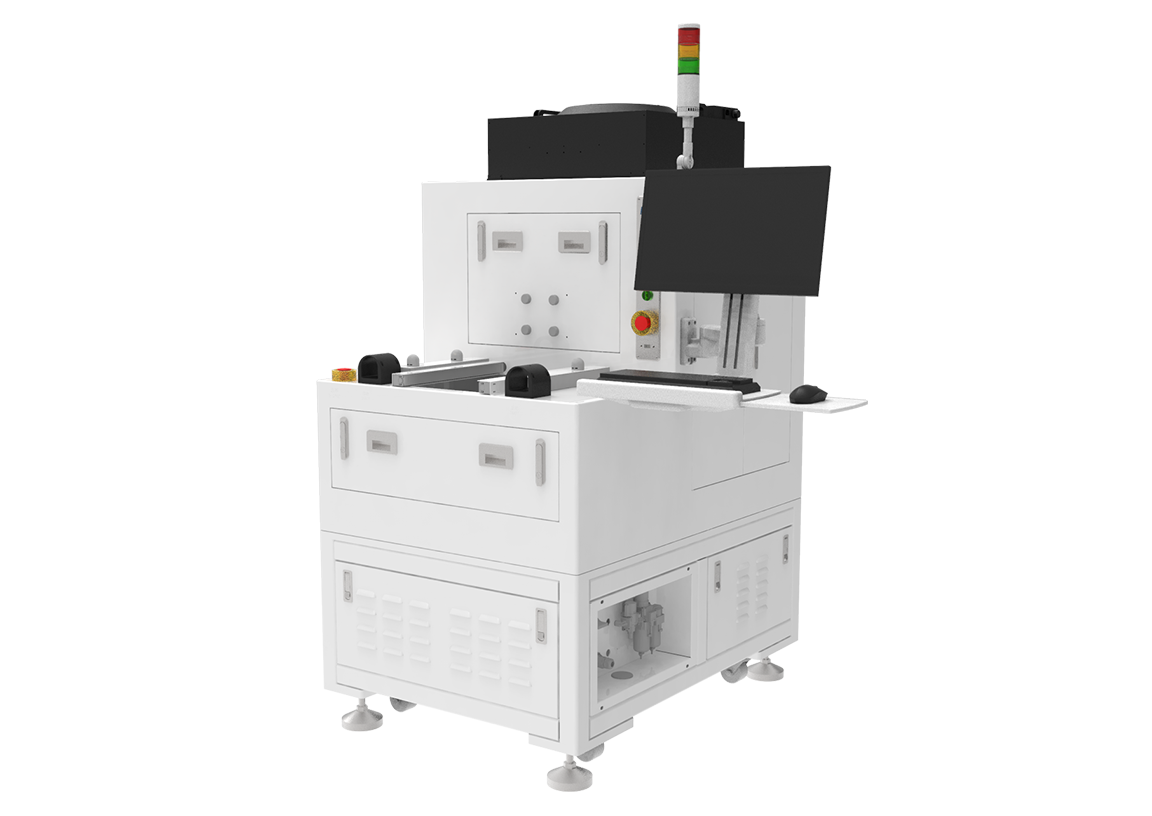

立式TWE測試儀
采用四波剪切傳感器測量光學波前，可用于評估當不同波長單色光通過時光學元件的性能（如PV、RMS、MTF、像差、球差等結果）。
-
400-1100nm波長范圍
-
5.02×3.75mm孔徑尺寸
-
產品優勢
-
產品參數
-
應用解決方案
產品優勢
-
高精度波前測量
支持10nm RMS解析度，精準捕捉光學元件的波前信息與成像質量
-
多功能測試平臺
兼容平面與透鏡類產品，支持快速更換Holder設計，適配不同規格產品測量需求
-
非接觸式快速檢測
采用高穩定性光學系統，采集速度快，結果重復性高
-
定制化波長與輸出
支持多波段切換測試，并一鍵輸出定制報告圖表
-
集成緊湊高效
模塊化設計節省空間，搭配可視化軟件界面，操作更直觀高效
產品參數
系列型號
-
立式TWE測試儀
-
波長范圍
-
尺寸
-
孔徑尺寸
-
相位空間分辨率
-
分辨率（相位）
-
精度（絕對）
-
采集頻率
-
實時處理頻率
-
接口
-
重量
-
上/下料模式
-
精密運動控制
-
電源
-
氣源
-
功率
-
額定電流
-
外觀尺寸
-
重量
-
立式TWE測試儀
-
波長范圍400-1100 nm
-
尺寸62 mm×64 mm×94 mm
-
孔徑尺寸5.02 mm×3.75 mm
-
相位空間分辨率27.6 μm-77.28 μm（依擴束鏡而定）
-
分辨率（相位）＜4 nm RMS
-
精度（絕對）10 nm RMS
-
采集頻率60 fps
-
實時處理頻率10 fps（全分辨率）
-
接口千兆網
-
重量~400 g
-
上/下料模式手動上下料
-
精密運動控制手動滑臺 快速替換Holder系統
-
電源AC 220 V，50 Hz
-
氣源φ10；0.5-0.7兆帕
-
功率1.5KW
-
額定電流6.8 A
-
外觀尺寸910 mm×12500 mm×2040 mm
-
重量1000 kg
-
